Das 4 M/E Modell verdoppelt die funktionale Power des 2 M/E Modells mit 40 x 3G-SDI-Eingängen, 24 x 3G-SDI-Ausgängen, 4 DVE, 16 ATEM Advanced Keyern, 4 Multiviews und 2 SuperSource-Prozessoren für insgesamt 12 DVE.
Technische Daten:
- Gesamtanzahl der Ebenen: 4
- Upstream-Keyer: 16
- Downstream-Keyer: 4
- Linear/Luma-Keyer: 21
- Chroma-Keyer: 16
- Übergangs-Keyer (Stinger/DVE): 4 Stinger, 4 DVE
- Mustergeneratoren: 21
- Routingfähige Fenster: 64
- Farbgeneratoren: 2
- Frontplatte: Integrierter LCD-Monitor und 42 LED-Tasten
- Mediaplayer: 4 (Fill und Key für jeden Mediaplayer)
- Timecode Generator: Ja, intern
Eingänge:
- 40x 3G/HD/SD-SDI (BNC), Video In, 2-Kanal Embedded Audio, Re-Synch, Frame Rate und Format Konverter
- 2x 1/4 Klinke, Audio In, Balanced
- 1x BNC, Audio In, 32-Kanal MADI in
- 1x BNC, Referenz In, Tri-Synch oder Black Burst
Ausgänge:
- 24x 3G/HD/SD-SDI (BNC), Video Out, 2-Kanel Embedded Audio, Preview, AUX,
- 4x 3G/HD/SD--SDI (BNC), Multiview
- 2x BNC, Audio Out, 32-Kanal MADI in
- 2x 1/4 Klinke, Audio Out, Balanced

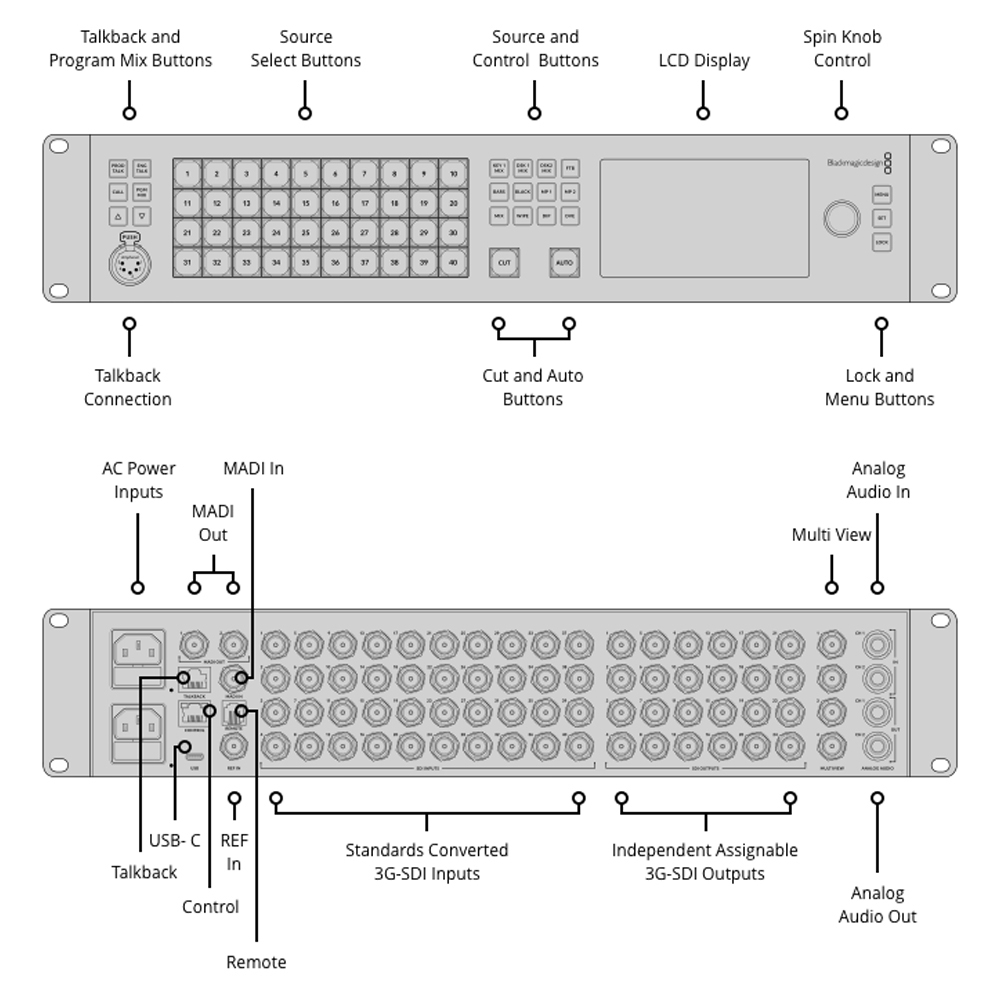

Sonstige Anschlüsse:
- 1x XLR-5-Pol, Talkback
- 1x RJ45, Talkback (Drittanbieter Talkback Systeme)
- 1x RJ45, Ethernet, 10/100/1000 BaseT, Kontrolle, Einstellungen
- 1x RJ12, Fernsteuerung, Unterstützt RS-422
- 1x USB-C 3.1 Gen1 (5Gbit/s), Computer Interface, Webcam
Formate:
- HD (1080/59.94i, 1080/60p; 1080/50p, 30p, 29,97p, 25, 24, 23.98, 720/50p, 59,94p)
