Der ATEM 1 M/E Constellation HD ist ein hochauflösender Live-Produktionsmischer, vollgepackt mit fortschrittlichen Funktionen. Das Design mit einer M/E-Ebene umfasst zehn normwandlungsfähige 3G-SDI-Eingänge und sechs unabhängige 3G-SDI-Aux-Ausgänge. Außerdem verfügt er über einen USB-Webcam-Ausgang, DVE, Chromakeyer, Media-Player, einen Multi View und mehr.
Technische Daten:
- Gesamtanzahl der Ebenen: 1
- Upstream-Keyer: 4
- Downstream-Keyer: 1
- Linear/Luma-Keyer: 5
- Chroma-Keyer: 4
- Übergangs-Keyer (Stinger/DVE): 1 Stinger, 1 DVE
- Mustergeneratoren: 5
- Routingfähige Fenster:16
- Farbgeneratoren: 2

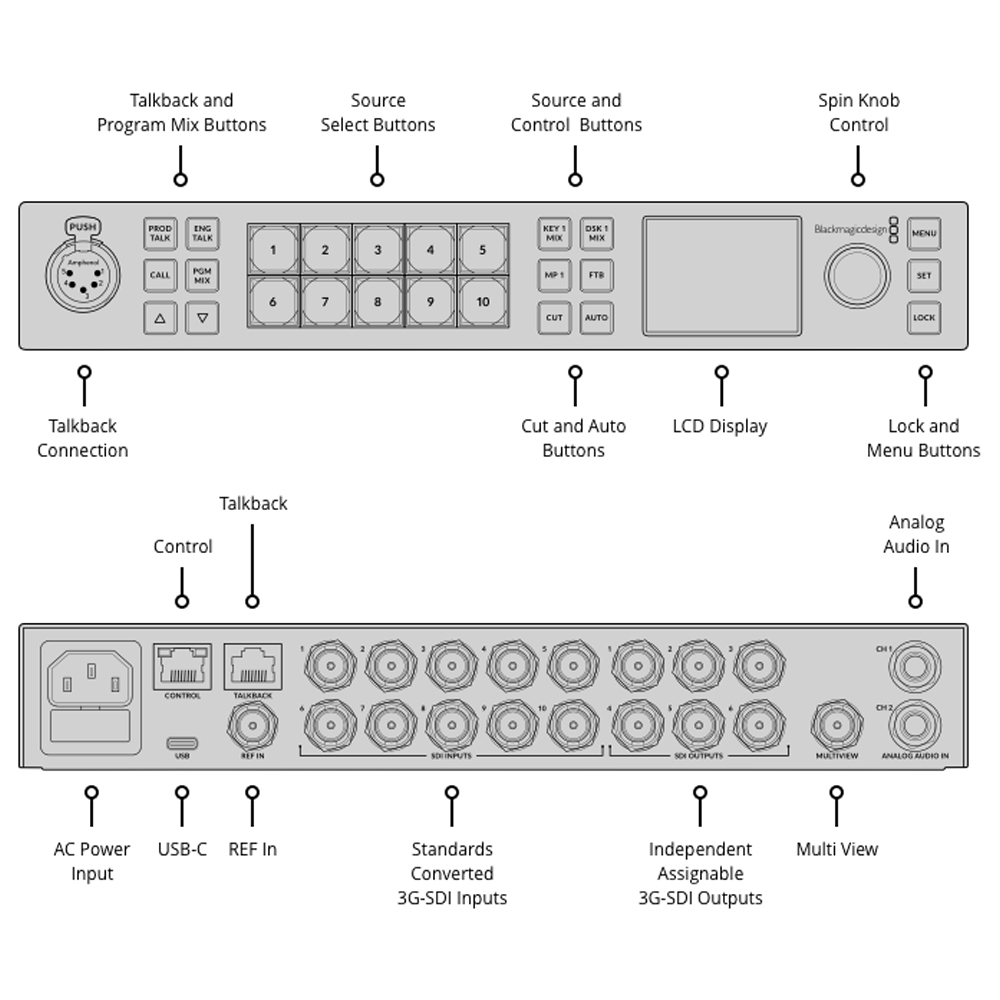

- Frontplatte: Integrierter LCD-Monitor und 10 LED-Tasten
- Mediaplayer: 2 (Fill und Key für jeden Mediaplayer)
Eingänge:
- 10x 3G/HD/SD-SDI (BNC), Video In, 2-Kanal Embedded Audio, Re-Synch, Frame Rate und Format Konverter
- 2x 1/4 Klinke, Audio In, Balanced
- 1x BNC, Referenz In, Tri-Synch oder Black Burst

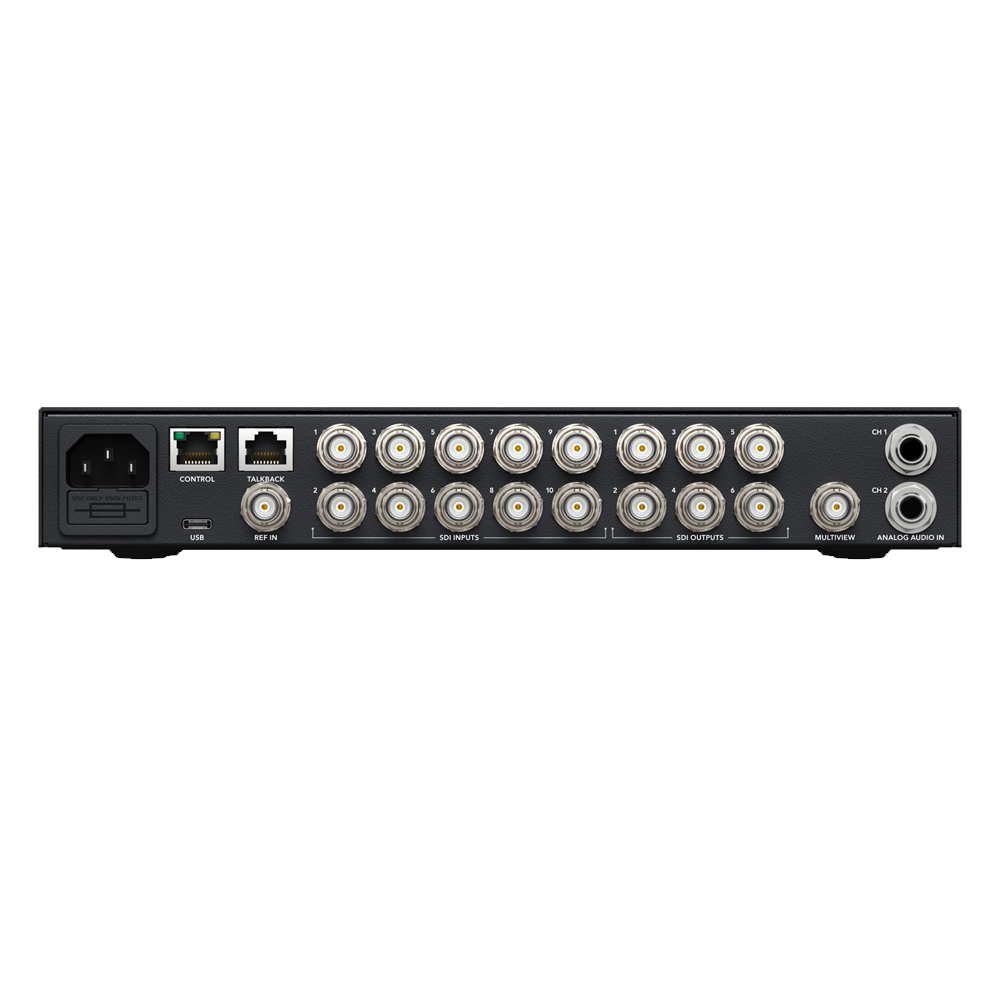

Ausgänge:
- 6x 3G/HD/SD-SDI (BNC), Video Out, 2-Kanel Embedded Audio, Preview, AUX,
- 1x 3G/HD/SD--SDI (BNC), Multiview
Sonstige Anschlüsse:
- 1x XLR-5-Pol, Talkback
- 1x RJ45, Talkback (Drittanbieter Talkback Systeme)
- 1x RJ45, Ethernet, 10/100/1000 BaseT, Kontrolle, Einstellungen
- 1x USB-C 3.1 Gen1 (5Gbit/s), Computer Interface, Webcam
Formate:
- HD (1080/59.94i, 1080/50; 1080/23,98p, 25p, 29,97p, 59,94p; 720/50p, 59,94p)
